Ver cómo responde el reservorio, siete años para atrás

La superficie se mueve cuando cambia la presión en el subsuelo: baja donde se extrae y sube donde se inyecta. El radar de Sentinel-1 mide ese movimiento en milímetros por año sobre 210 × 210 km de la cuenca Neuquina. El archivo del satélite arranca en 2019, así que la serie se reconstruye hacia atrás, sin haber instalado nada en el campo.

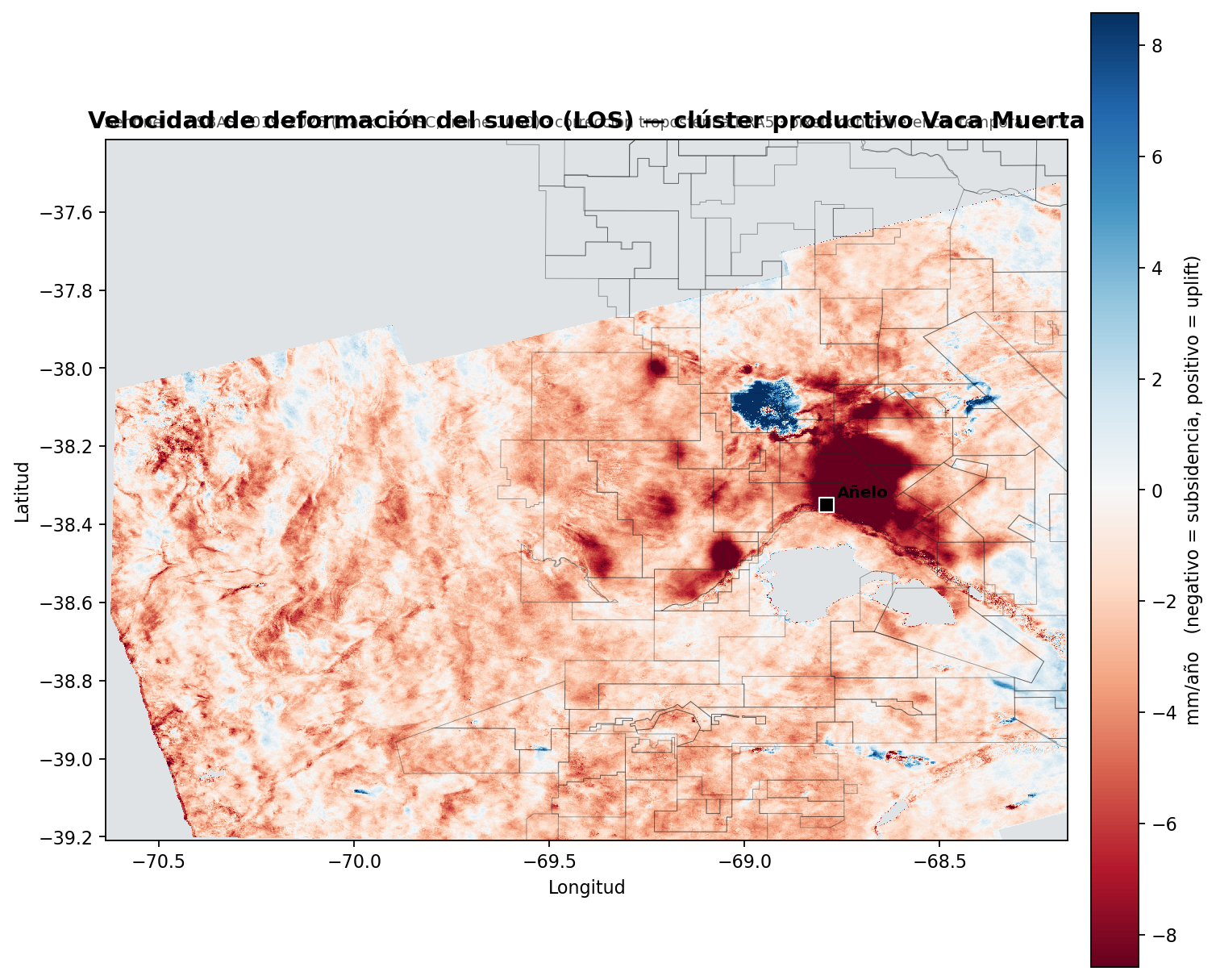

Velocidad media de deformación 2019–2026, en mm/año. Rojo es hundimiento, azul es levantamiento. El fondo de la cuenca queda estable y aparecen cubetas localizadas. Sentinel-1, track 18 ascendente, corregido por atmósfera con ERA5.

Qué se decide con un mapa de milímetros

• Monitoreo de reservorio. El movimiento de la superficie es la respuesta a lo que pasa abajo. Bandurria lo muestra en espejo: el bloque que inyecta se levanta 80 mm y el vecino que produce se hunde 80 mm, siete años seguidos.
• Corrección del plan de desarrollo. La cubeta marca dónde se está drenando de verdad, que no siempre es dónde se esperaba. Sirve para revisar espaciamiento, secuencia de fractura y reposición de presión antes de comprometer el próximo pad.
• Riesgo geomecánico de pozos. Lo que corta un casing no es el hundimiento sino la diferencia de hundimiento entre dos puntos cercanos. El mapa ubica los bordes de cubeta, donde el asentamiento cambia más rápido a lo largo de pocos cientos de metros.
• Integridad de superficie. Ductos, plantas, caminos y piletas apoyados sobre terreno que acumuló 82 mm de asentamiento en siete años, sin que nadie lo estuviera midiendo.

Un bloque se levanta 80 mm mientras el vecino se hunde 80

Es el contraste más nítido de todo el trabajo, y ocurre entre dos concesiones pegadas. Bandurria Sur (YPF, 198 pozos activos) baja 80 mm en siete años. Bandurria Norte (Vista, sin producción) sube otros 80 mm en el mismo período. Las dos series son imagen especular y no se cruzan nunca.

Combinando el track ascendente con uno descendente se separa el movimiento vertical del horizontal, y el resultado confirma la lectura: Bandurria Norte sube de verdad, 5.4 mm/año, y Bandurria Sur baja 5.7 mm/año. Además los dos bloques se mueven en sentidos horizontales opuestos, que es el patrón de un bloque inflándose al lado de otro que se deprime.

La cubeta no se recupera: 82 mm en siete años

Promediando la serie sobre los 97,000 pixels que bajan más rápido que 8 mm/año, el hundimiento llega a 82 mm y no vuelve. No oscila con las estaciones: acumula. La zona de control, de 530,000 pixels, se mantiene plana en el mismo período.

Eso importa porque separa una señal real de un artefacto. El fondo de la cuenca queda estable con 4,886,991 pixels confiables, el 74% del área, y las cubetas aparecen localizadas, con máximos de 12 mm/año. Es el mismo orden de magnitud que la literatura publicada para la cuenca, de 8 a 10 mm/año [Brunori 2022].

El mapa dice dónde, no dice por qué

El radar mide movimiento, no causa. Que una cubeta caiga sobre un bloque productivo es consistente con compactación por caída de presión, pero no la prueba: los bloques comparten geología, época de desarrollo y tipo de operación. Fuera de la zona donde hay dos órbitas, hay una sola línea de vista, así que el movimiento vertical no queda separado del horizontal. Y en banda C los cambios de humedad del suelo meten señal que se parece a desplazamiento.

Nada de esto reemplaza una validación de campo con GNSS, que en esta zona no existe. Se usó Claude (Anthropic) para asistir en el procesamiento, el análisis y la redacción; los resultados y las conclusiones las revisó el autor.

De la deformación a la causa, en tres capas

• Resultados — el mapa navegable, el slider trimestral, el test que descarta el riego como explicación, y con qué se mide.
• Producción vs subsidencia — el hundimiento medio de cada concesión cruzado con su producción acumulada, el caso Bandurria y la descomposición vertical.
• Sismicidad — el catálogo ISC/INPRES sobre el mapa de deformación, y por qué parte del aumento de sismos es mejor detección y no más actividad.

Sentinel-1 (ESA, vía ASF), interferogramas de ASF HyP3 y reanálisis atmosférico ERA5 del ECMWF — todo público y gratuito. Concesiones y producción de la Secretaría de Energía, vegetación de Sentinel-2, sismos del catálogo ISC/INPRES. Serie procesada: 2019–2026, 89 fechas del track 18 ascendente. Esta demo es una foto; la serie se puede llevar al trimestre en curso. Escribime.

Alcance de este sitio

Acá está el resultado de cuenca: el mapa, los cruces con producción y sismicidad, y sus límites. Lo que no está es el trabajo por activo. Eso incluye procesar una concesión sola con mayor resolución, la serie trimestral y la lectura geológica de un bloque como La Calera, Bandurria Sur o Bajo del Choique, el mapa de gradiente que ubica los bordes de cubeta y separa candidatos a falla de flexuras, y el análisis a escala de pozo. Se hace a pedido.
